Nguyên Lý Hoạt Động Của Biến Tần – Giải Pháp Tối Ưu Cho Hệ Thống Điện

Biến tần (Inverter) là một thiết bị điện tử quan trọng được sử dụng rộng rãi trong công nghiệp và dân dụng. Nó giúp điều khiển tốc độ động cơ, tiết kiệm năng lượng và bảo vệ hệ thống điện. Bài viết này sẽ giải thích chi tiết về nguyên lý hoạt động của biến tần, kèm theo hình ảnh và video minh họa để bạn dễ dàng hiểu rõ hơn.

1. Biến Tần Là Gì?

Biến tần là thiết bị điện tử dùng để thay đổi tần số của dòng điện xoay chiều (AC), từ đó điều khiển tốc độ của động cơ điện. Nó chuyển đổi dòng điện một chiều (DC) thành dòng điện xoay chiều (AC) với tần số và điện áp có thể điều chỉnh được.

• Ứng dụng: Biến tần được sử dụng trong các hệ thống bơm nước, quạt, máy nén khí, thang máy, và nhiều thiết bị công nghiệp khác.
• Lợi ích: Tiết kiệm điện năng, giảm hao mòn cơ khí, tăng tuổi thọ động cơ.

2. Nguyên Lý Hoạt Động Của Biến Tần

Nguyên lý hoạt động của biến tần có thể được chia thành 3 giai đoạn chính:

2.1. Giai Đoạn 1: Chuyển Đổi AC Thành DC

• Đầu vào: Biến tần nhận dòng điện xoay chiều (AC) từ nguồn điện lưới (thường là 1 pha hoặc 3 pha).
• Quá trình: Dòng điện AC được chuyển đổi thành dòng điện một chiều (DC) thông qua bộ chỉnh lưu (Rectifier).
• Mục đích: Tạo ra nguồn DC ổn định để cung cấp cho các bộ phận tiếp theo.

(Hình ảnh minh họa: Bộ chỉnh lưu chuyển đổi AC thành DC)

2.2. Giai Đoạn 2: Lọc DC

• Bộ lọc DC: Dòng điện DC sau khi được chỉnh lưu sẽ đi qua bộ lọc (DC Bus) để loại bỏ các thành phần nhiễu và làm phẳng điện áp.
• Mục đích: Đảm bảo dòng điện DC ổn định trước khi chuyển đổi ngược lại thành AC.

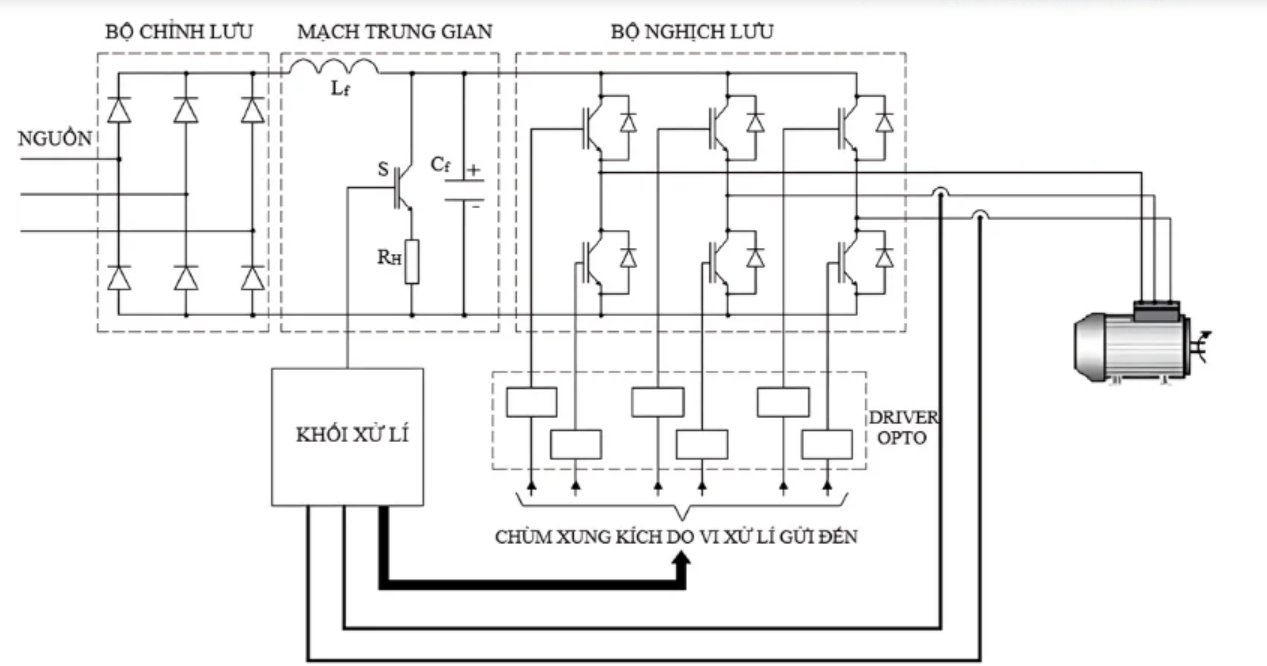

2.3. Giai Đoạn 3: Chuyển Đổi DC Thành AC

• Bộ nghịch lưu (Inverter): Dòng điện DC được chuyển đổi ngược lại thành dòng điện xoay chiều (AC) thông qua bộ nghịch lưu. Tần số và điện áp của dòng điện AC có thể điều chỉnh được.
• Đầu ra: Dòng điện AC với tần số và điện áp phù hợp được cung cấp cho động cơ, giúp điều khiển tốc độ động cơ một cách chính xác.

(Hình ảnh minh họa: Bộ nghịch lưu chuyển đổi DC thành AC)

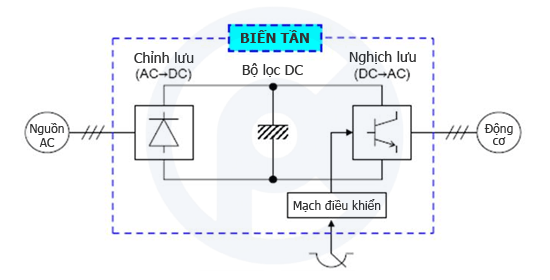

3. Các Thành Phần Chính Của Biến Tần

Một biến tần thường bao gồm các thành phần chính sau:

• Bộ chỉnh lưu (Rectifier): Chuyển đổi AC thành DC.
• Bộ lọc DC (DC Bus): Làm phẳng và ổn định dòng điện DC.
• Bộ nghịch lưu (Inverter): Chuyển đổi DC thành AC với tần số và điện áp điều chỉnh được.
• Bộ điều khiển (Control Unit): Điều khiển hoạt động của biến tần, bao gồm điều chỉnh tần số và điện áp đầu ra.

4. Lợi Ích Của Biến Tần

• Tiết kiệm điện năng: Biến tần giúp giảm tiêu thụ điện năng bằng cách điều chỉnh tốc độ động cơ phù hợp với nhu cầu tải.
• Bảo vệ động cơ: Giảm dòng khởi động, tránh quá tải và kéo dài tuổi thọ động cơ.
• Ứng dụng đa dạng: Sử dụng trong nhiều ngành công nghiệp như sản xuất, năng lượng, xây dựng, và nông nghiệp.

5. Kết Luận

Biến tần là một thiết bị không thể thiếu trong các hệ thống điện hiện đại. Với nguyên lý hoạt động đơn giản nhưng hiệu quả, biến tần giúp tiết kiệm năng lượng, bảo vệ động cơ và nâng cao hiệu suất hoạt động của hệ thống. Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về nguyên lý hoạt động của biến tần.
