Bộ điều khiển nhiệt độ  TD Series

Tiện lợi hơn với công tắc số & Độ tin cậy cao với điều khiển PID

TD Series là điều khiển nhiệt độ PID loại công tắc số đáp ứng được cả hai yêu cầu về việc thuận tiện với công tắc số và độ tin cậy cao được thực hiện với điều khiển PID.Công tắc số cho phép người sử dụng dễ dàng cài đặt và kiểm tra giá trị cài đặt mà không cần can thiệp vào chương trình bên trong. Hơn nữa, thuật toán điều khiển PID và tốc độ lấy mẫu 100ms đảm bảo điều khiển nhiệt độ tối ưu. Đồng thời còn có phần hiển thị rộng để tăng độ nét và có sự thay đổi về chiều sâu cho phép tiết kiệm không gian lắp đặt.



Đặc điểm chính TD Series


* Ứng dụng công tắc số cho bộ điều khiển PID
* Thực hiện lấy mẫu tốc độ cao 100ms
* Có thể chọn ngõ ra lái SSR/ ngõ ra Relay hoặc ngõ ra lái SSR/ ngõ ra dòng (TD4H/TD4L/TD4LP)
* Cải thiện tầm nhìn với phần hiển thị rộng và LED có độ sáng cao
* Tiết kiệm không gian lắp đặt với thiết kế nhỏ gọn
: giảm kích thước 38% (60mm) về chiều sâu so với các Model trước

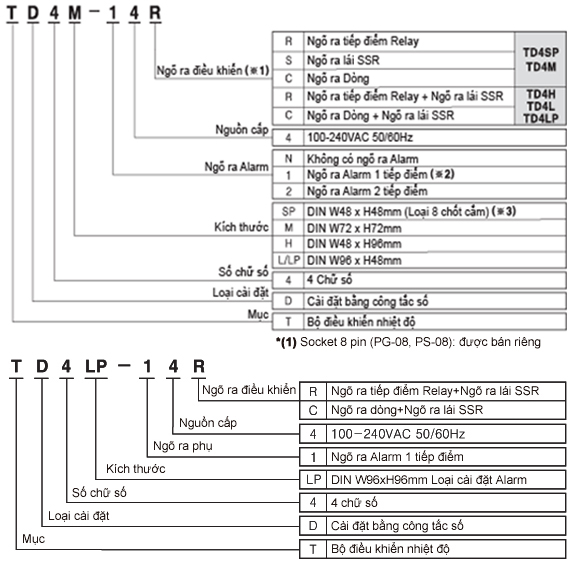

 Thông tin đặt hàng TD Series

order td

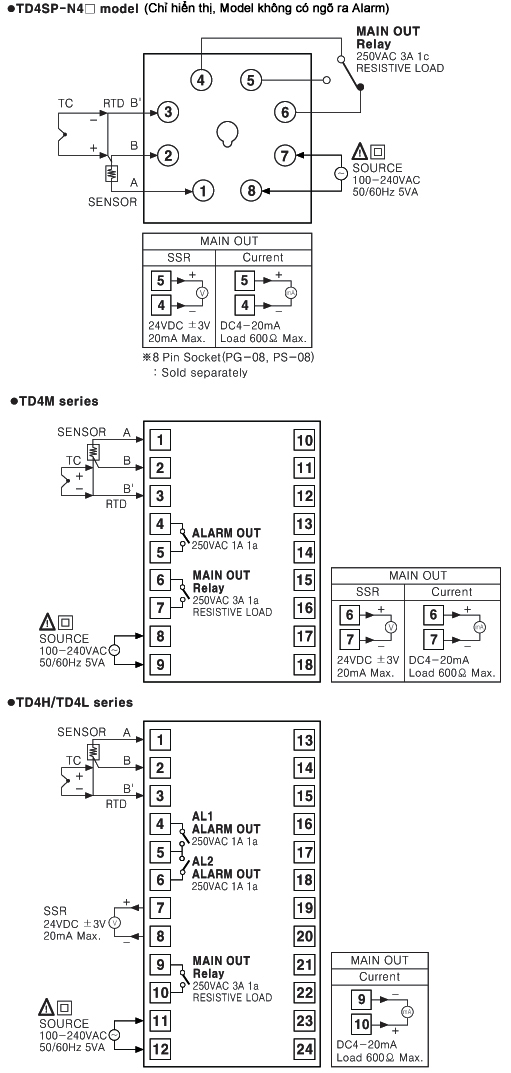

Sơ đồ kết nối TD Series

conne td

Hướng dẫn sử dụng TD Series


1. Môi trường hoạt động
1) Chỉ được dùng trong nhà   2) Độ cao so với mặt nước biển Max 2000m
3) Mức độ ô nhiễm 2   4) Lắp đặt hạng II
2. Vui lòng sử dụng riêng biệt với đường dây cao thế hoặc đường dây điện để chống nhiễu.
3. Hãy lắp đặt công tắc nguồn hoặc mạch ngắt điện trong quy trình để ngắt nguồn cấp.
4. Công tắc hoặc mạch ngắt điện phải được lắp đặt gần người sử dụng
5. Trong trường hợp sử dụng RTD Sensor, cả 3 dây đều phải được sử dụng. Nếu muốn kéo dài thêm dây, cả 3 dây đều phải được sử dụng với kích thước giống nhau và cùng loại.
Nếu điện trở của dây khác nhau có thể dẫn đến nhiệt độ khác nhau.
6. Trong trường hợp sử dụng dây nguồn và dây tín hiệu gần nhau, dây chống nhiễu phải được dùng như là dây nguồn và dây tín hiệu vào phải được bọc lại.
7. Tránh xa các thiết bị có tần số cao. (Máy hàn tần số cao, máy khâu, bộ điều khiển điện dung SCR loại lớn)

* Có thể xảy ra sự cố nếu không làm theo các hướng dẫn ở trên.

Cảnh báo khi sử dụng
* Vui lòng đọc kỹ hướng dẫn sử dụng trước khi dùng sản phẩm này
* Vui lòng làm theo hướng dẫn dưới đây:
! Cảnh báo sự cố nghiêm trọng có thể xảy ra nếu không tuân theo hướng dẫn bên dưới
! Chú ý sản phẩm có thể bị hư hại nếu không tuân theo hướng dẫn bên dưới
* Bảng hướng dẫn này được dùng như là cẩm nang cầm tay
! Chú ý: sự tổn thương và nguy hiểm có thể xảy ra dưới điều kiện đặc biệt
! Cảnh báo
1. Trong trường hợp sử dụng với các loại máy móc khác (điều khiển năng lượng hạt nhân, thiết bị y tế, vận chuyển, xe lửa, máy bay, giải trí hoặc thiết bị an toàn…), yêu cầu phải gắn thêm thiết bị an toàn hoặc liên hệ với chúng tôi.
Nó có thể gây cháy hoặc tổn thương đến con người hoặc thất thoát tài sản
2. Lắp đặt thiết bị trên tủ bảng điện
Có thể gây ra shock điện
3. Không được kết nối hoặc sữa chữa khi đang còn điện
Có thể gây ra shock điện
4. Hãy đấu dây sau khi kiểm tra số đầu nối
Nó có thể gây cháy
5. Không được tháo vỏ ra, hãy liên hệ với chúng tôi khi cần
Nó có thể gây ra shock điện hoặc cháy nổ
! Chú ý
1. Thiết bị này không được sử dụng ngoài trời
Nó có thể rút ngắn tuổi thọ của sản phẩm hoặc gây shock điện
2. Khi đấu nối dây, no.20AWG(0.50mm²) phải được dùng và sử dụng đầu nối từ 0.74N*m đến 0.90N*m
Nó có thể gây ra sự cố hoặc cháy nổ do kết nối sai
3. Nếu dùng đầu Code, chọn theo dưới đây
4. Vui lòng thực hiện theo đúng đặc tính kỹ thuật

Nó có thể rút ngắn tuổi thọ của sản phẩm hoặc gây cháy
5. Không sử dụng công tắc hoặc tiếp điểm Relay quá thời hạn sử dụng
Nó có thể gây ra hư tiếp điểm hoặc gây ra cháy nổ.
6. Trường hợp vệ sinh thiết bị không được dùng nước hoặc chất tẩy rửa, hãy sử dụng khăn khô.
Nó có thể gây cháy hoặc bị shock điện
7. Không được sử dụng thiết bị này trong môi trường có bụi bặm, gas ăn mòn, ánh sáng chiếu trực tiếp hoặc có chấn động mạnh…
Nó có thể gây ra cháy
8. Không được dể bụi hoặc cặn kim loại lọt vào thiết bị
Nó có thể gây ra sự cố hoặc gây cháy
9. Vui lòng kiểm tra dây dẫn  sau khi kiểm tra kết nối khi kết nối cảm biến nhiệt độ
Nó có thể gây ra sự cố hoặc gây cháy
